使用葡萄城报表控件——ActiveReports ，可轻松设计树形结构报表，实现维度钻取功能以及设置进度条显示等功能，可快速查看更细粒度的指标数据，如项目施工进度报告等。

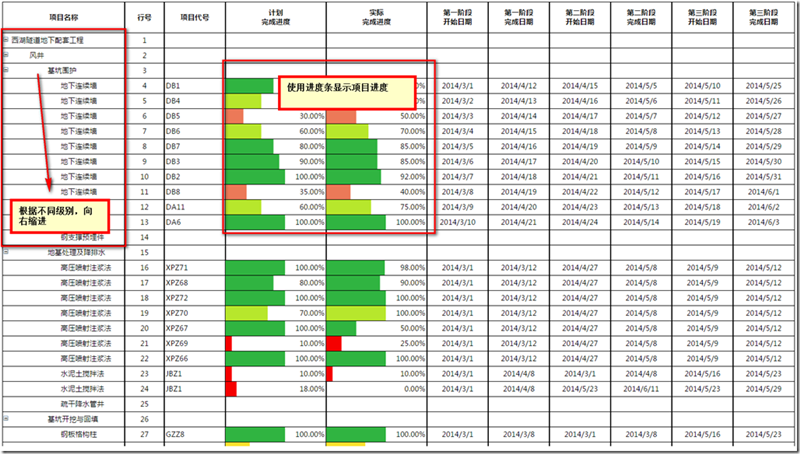

什么样的报表样式被称为树形结构报表呢？让我们先来看看“树形结构”报表的展示样式。

了解了树形结构报表模板的样式，下面我们就来详细讲解如何使用ActiveReports完成“基于.NET架构的动态树形结构报表”的设计步骤。

点击下载ActiveReports正式版

一、绑定数据源和数据集

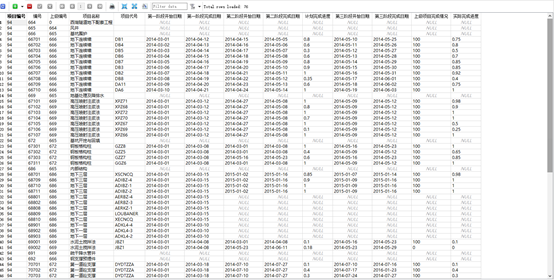

动态报表与静态报表最大的区别，在于能否绑定数据源和数据集。要实现一张专业的“树形结构”报表，我们需要绑定的数据结构是什么样的呢？如下，就是典型的“树形结构”报表数据源，使用ActiveReports链接该数据源：

二、拖入表格组件，进行分组设计

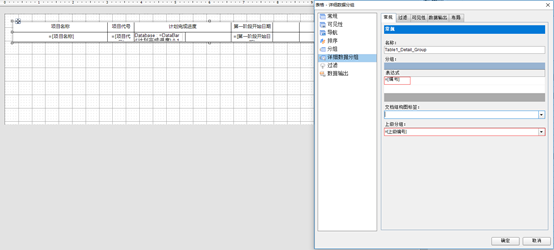

如下是ActiveReports报表设计器中的截图，子分组是编号，父分组是上级编号。

三、优化报表样式

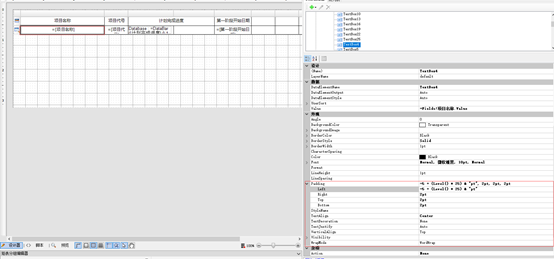

为了使主分组和子分组之间有一个缩进的功能，以便于更好地区分信息。这里，我们需要对边距进行设置：左边距 = 5 + (Level() * 25) & "pt"。

其中level（）代表了分组是第几级：

四、添加展开、合并按钮

这里，主要是为树形结构报表添加自分组合并和展开功能，也就是“+”、“-”按钮的功能设置。

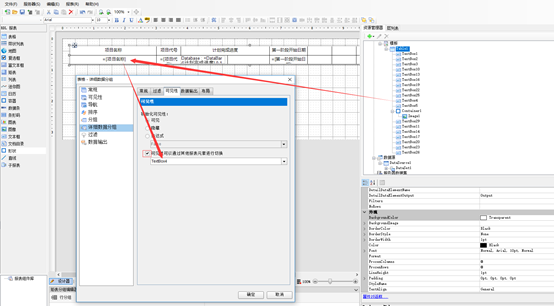

由于要在项目名称这里添加一个可用于“合并和展开”的按钮，所以要在可见性区域，绑定项目名称对应的文本框：TextBox4

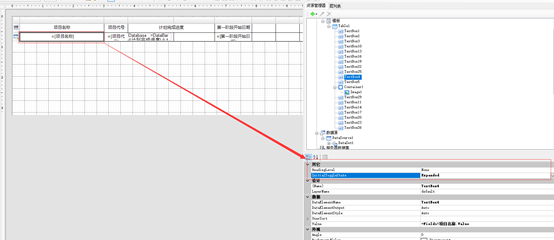

切换图表的样式，有如下属性：Expanded（展开）和 Collapsed（合并）

五、显示进度条

在此报表模板中，进度条是通过图像（image）控件来显示的。

要显示进度条，只需拖入一个容器到table里，然后在容器里放入一个图像（image）控件。接下来进行如下设置：

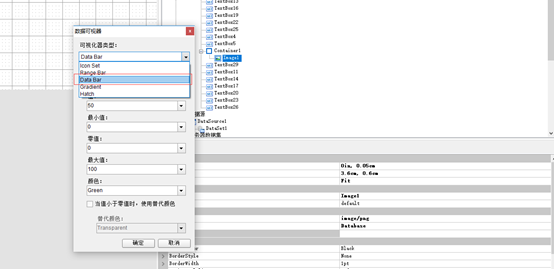

选择进度条 databar：

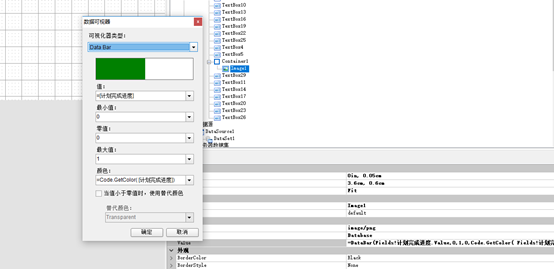

调整值和颜色的设置：

六、预览效果

如上，一张树形结构报表就设计好了，全程基本都是通过拖拉拽的方式，无需编写一段代码，即可轻松设计报表模板，这就是ActiveReports 的魅力所在。当然，ActiveReports的报表设计能力不仅于此，学习更多教程请访问ActiveReports资源专题>>>
