组件模型说明了将用于构建系统的软件组件。这些可以从类模型构建，并从头开始为新系统编写，或者可以从其他项目和第三方供应商引入。组件是较小软件的高级聚合，并为软件构建提供“黑盒”构建块方法。

组件表示法

组件可能类似于ActiveX控件 - 用户界面控件或业务规则服务器。如下图所示绘制组件：

组件图

组件图显示了软件组件，它们的依赖关系，通信，位置和其他条件之间的关系。

接口

组件也可以公开接口。这些是组件广告并可供其他软件组件和类使用的可见入口点或服务。通常，组件由许多内部类和类包组成。它甚至可以由一组较小的组件组装而成。

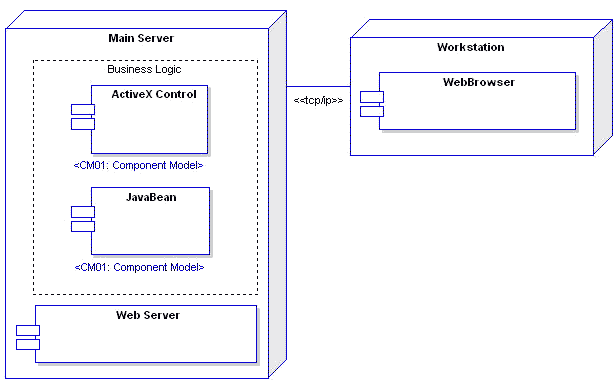

组件和节点

部署图说明了系统在生产（或测试）环境中的物理部署。它显示了组件的位置，服务器，机器或硬件。它可以说明网络链接，LAN带宽等。

要求

组件可能附有要求以表明其合同义务，它们将在模型中提供哪些服务。需求帮助记录软件元素的功能行为。

约束

组件可能附加约束，这些约束指示它们运行的环境。前置条件指定组件可以执行某些功能之前必须存在的内容; 后置条件表示在组件完成某些工作后将会出现的情况，并且不变量指定在组件生存期内必须保持的值。

方案

场景是对象随时间变化的动作的文本/过程描述，并描述了组件的工作方式。可以创建多个场景来描述基本路径（完美的贯穿）以及异常，错误和其他条件。

可追溯性

您可以通过实现链接指示可追溯性。组件可以实现另一个模型元素（例如，用例），或者组件可以由另一个元素（例如，类的包）实现。通过提供与组件之间的实现链接，您可以映射模型元素之间的依赖关系以及从初始需求到最终实现的可跟踪性。

一个例子

以下示例显示了如何链接组件以提供系统构造的概念/逻辑视图。此示例涉及在线书店的服务器和安全元素。它包括Web服务器，防火墙，ASP页面等元素。

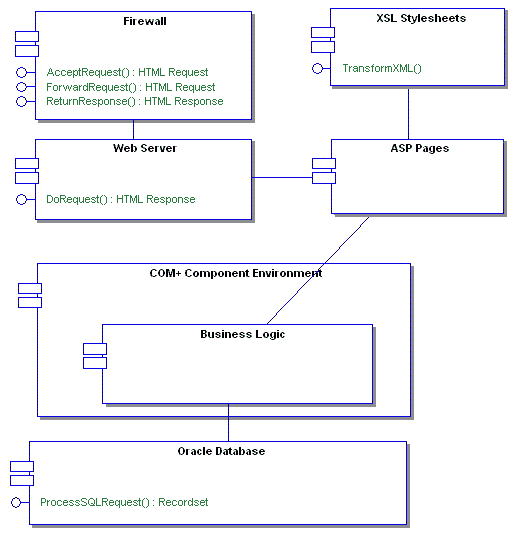

服务器组件

此图说明了需要为在线书店构建的主服务器端组件的布局。这些组件是定制和购买物品的混合物，这些物品将被组装以提供所需的功能。

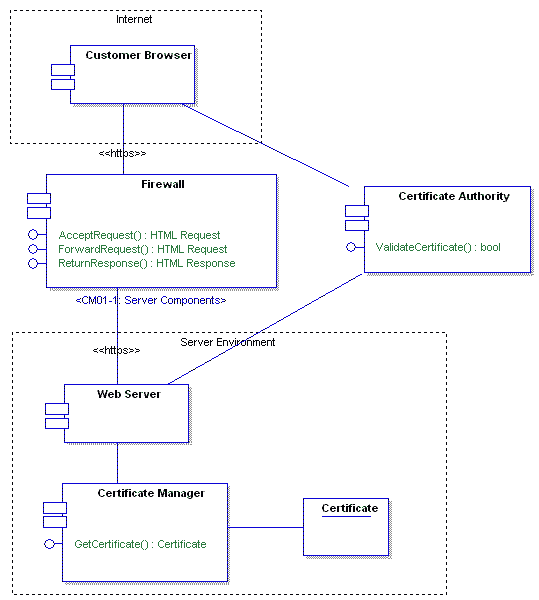

安全组件

安全组件图显示了安全软件（如证书颁发机构，浏览器，Web服务器和其他模型元素）如何协同工作以确保所提议系统中的安全性规定。

以上就是关于组件模型教程的全部内容，更多Enterprise Architect相关教程资源请点击此处进行了解~
